Характеристики и выбор

Пирометры полного излучения (радиационные пирометры)

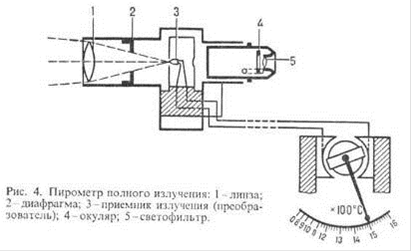

Служат для измерения т-ры по мощности излучения нагретого тела (рис.4). Испускаемые им лучи с помощью оптич. системы (рефракторной - преломляющей с линзой и диафрагмой или рефлекторной - отражающей с зеркалом) фокусируются на преобразователе - обычно миниатюрной термоэлектрич. батарее. Для наводки на нагретое тело используют окуляр с красным либо дымчатым светофильтром. Возбуждаемая в батарее термоэдс фиксируется потенциометром, шкала которого градуирована в градусах по т-ре излучения абсолютно черного тела. По измеренной радиац. т-ре (900-2000 0C) истинную т-ру раскаленного тела находят из спец. таблицы. Точное определение кол-ва поступающей в пирометр лучистой энергии крайне затруднительно, т.к. между приемником излучения и окружающей средой происходит теплообмен. Несмотря на это, пирометры полного излучения широко распространены в производств. практике; они м. б. установлены стационарно, позволяют применять дистанц. передачу показаний, автоматически записывать и регулировать т-ру.

По сравнению с др. устройствами для измерения т-ры пирометры позволяют определять ее бесконтактно при теоретически неограниченном верх. пределе измерения; определять высокие т-ры в газовых потоках при высоких скоростях и т.д. В пром-сти пирометры широко применяют в системах контроля и управления температурными режимами разнообразных технол. процессов.
