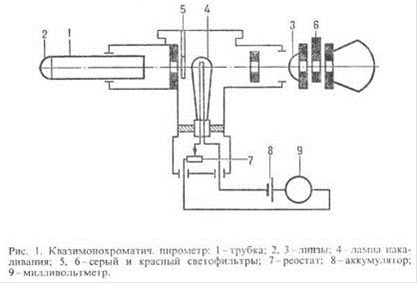

При подготовке оптич. системы к измерению трубку наводят на раскаленное тело и передвигают объектив до получения четкого изображения тела и нити лампы. Включив источник тока, реостатом регулируют яркость нити до тех пор, пока ее средняя часть не сольется с освещенным телом. В момент выравнивания яркостей тела и нити, когда последняя становится неразличимой, прибор показывает т. наз. яркостную т-ру тела (равна т-ре абсолютно черного тела того же углового размера, что и излучающее тело, и дающего такой же поток излучения на данной длине волны). Эту т-ру (Tя) отсчитывают по одной из шкал отградуированного в градусах милливольтметра: верхней-без серого светофильтра (для т-р 800-14000C) и нижней со светофильтром (для т-р св.13000C). Погрешность до 1% от диапазона измерений. По известной Тя истинную т-ру тела определяют на основе законов теплового излучения.

Фотоэлектрические пирометры.

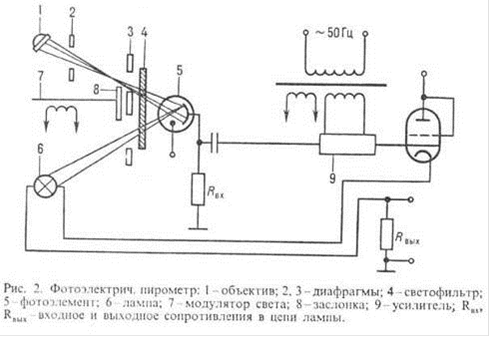

В приборах разл. типов чувствит. элементами служат фотоэлементы с внеш. фотоэффектом, в к-рых фототок пропорционален энергии излучения волн определенного участка спектра. В пирометрах этого типа (рис.2) изображение раскаленного тела (т-ру к-рого измеряют) с помощью объектива и диафрагмы 2 создается в плоскости одного из отверстий диафрагмы 3, расположенной, наряду с красным светофильтром, перед фотоэлементом. Последний через др. отверстие этой диафрагмы освещается регулируемым источником света-электрич. лампой. Благодаря колебаниям заслонки вибрац. модулятора фотоэлемент поочередно с частотой 50 Гц освещается раскаленным телом и лампой. При неравенстве освещенностей от них в цепи фотоэлемента возникает фототок, усиливаемый электронным усилителем. Его выходной сигнал изменяет ток накала лампы до выравнивания указанных освещенностей. Сила тока, однозначно связанная с яркостной т-рой тела, на сопротивлении Rвых преобразуется в напряжение, измеряемое автоматич. потенциометром, шкалы к-рого градуированы в градусах Тя. Фотоэлектрич. пирометры выпускают одношкальными для измерения т-р от 600 до 20000C или двушкальными (введен ослабляющий светофильтр) для определения более высоких т-р; в первом случае погрешность не превышает 1%, во втором - 2,5% от диапазона измерений.

пирометр инфракрасный термометр оптический

Пирометры спектрального отношения (цветовые пирометры).

В пром. приборах находится отношение т. наз. спектральной энергетич. яркости (излучение определенной длины волны, или яркости) реального тела с двумя заранее выбранными значениями длины волны. Для каждой т-ры T это отношение неодинаково, но вполне однозначно. Действие большей части конструкций основано на определении цвета нагретого тела по отношению яркостей для не очень близких одна к другой двух длин волн в видимой части спектра.

Измеряемое излучение через защитное стекло и объектив попадает на фотоэлемент (рис.3). Между ним и объективом установлен вращаемый синхронным двигателем обтюратор. Последний выполнен в виде диска с двумя отверстиями, закрытыми красным и синим светофильтрами. Tо есть образует, при вращении обтюратора на фотоэлемент попеременно попадают излучения разной интенсивности. Предварительно усиленный переменный ток, напряжение которого пропорционально соответствующим интенсивностям излучения, преобразуется электронным логарифмич. устройством в постоянный ток силой, зависящей от 1/Т. Сила выходного тока устройства определяется показывающим или регистрирующим милливольтметром. Пределы измерений 1400-25000C; погрешность не превышает 1% от верх. предела.
