Технология суппозиториев методом выливания

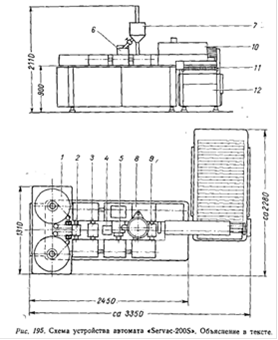

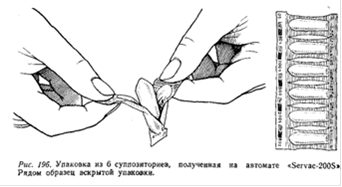

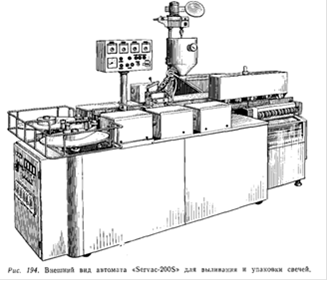

С двух рулонов (позиция 1) стягиваются по одной вертикально-стоящей ленте алюминиевой фольги. Обе ленты сначала ведутся раздельно и в позиции 2, благодаря режущему инструменту, разрезаются в вертикальном направлении, чтобы сделать возможной безукоризненную формовку. Кроме того, благодаря разрезам облегчается последующее отрывание упаковочных суппозиториев с полосы. В позиции 3 обе ленты формуются (чеканятся) в чашеобразные половины, которые в дальнейшем (позиция 4) соединяются в комплектную форму и в позиции 5 термосвариваются. При этом наверху каждой формы остается открытым наполнительное отверстие, через которое наполнительная игла (позиции 6, 7) вливает жидкую суппозиторную массу. Таким образом, сформированная из фольги упаковка одновременно служит литьевой формой. Наполнительная двустенная емкость 7 содержит примерно 30 л 'массы. Необходимая температура массы поддерживается постоянной посредством водяного обогрева при непрерывно работающей мешалке. Дозирование проводится при помощи точно работающего насоса. На следующей позиции (8) упаковка герметически закрывается и снабжается (позиция 9) между отдельно сваренными суппозиториями дополнительными поперечными ребрами жесткости (холодное тиснение). Далее (позиции 10 и 11) от ленты нарезают полоски по определенному количеству суппозиториев (5, 6, 10). Отрезанная полоска поступает на охладительный участок (позиция 12), после пробега которого покидает как готовая упаковка (рис. 196). Наружная поверхность фольги (толщина 40 мкм) покрыта растянутой полипропиленовой пленкой (12,5 мк). Внутренняя сторона полирована под сваривание при нагреве либо наслоена полиэтиленом высокого давления массой 20 г/м2. Производительность автомата 200-250 суппозиториев в минуту. Пленка упаковочная рулон стрейч пленка.

Выливание свечей производят на автомате "Франко-Креспи" (Италия) (рис. 192). Основными частями автомата являются три синхронно вращающихся диска /, 2. Два крайних диска имеют по 36 форм для формования свечей. Каждая форма состоит из двух разъемных пластин и имеет по 12 гнезд. Формы взаимозаменяемы и находятся в специальных дорожках. Охлаждение форм (до -15-18°С) в дорожках осуществляется с помощью холодильного устройства. Средний диск служит для приема охлажденных форм со свечами с последующим выталкиванием их в приемные ванны. Перед возвращением на дорожки на крайних дисках пустые формы смазывают спирто-глицериновым раствором. После этого повторяют цикл. Автомат имеет два приемных бачка 3 (по одному на каждый диск). Бачки снабжены паровым обогревом, устройством автоматической регулировки температуры и лопастными мешалками с числом оборотов от 70 до 600 в час. Автомат может работать на трех скоростях: продолжительность цикла при первой скорости 2 мин, при второй - 21/2 мин, при третьей - 3мин.

При включении автомата из реактора 7 самотеком в бачки автомата 21 поступает расплавленная масса, имеющая температуру 48-50°С. Из бачков с помощью насосов 4 поступает в приемники-дозаторы 5, число которых равно количеству гнезд в форме. Ходом вверх насосы всасывают массу в приемники-дозаторы, ходом вниз выталкивают ее в гнезда форм; происходит точное заполнение гнезд в формах. После заполнения форма продолжает движение вместе с дисками. Вращающиеся диски охлаждаются, масса в формах застывает. Излишек массы снимается подогретым ножом и направляется в реактор для разогрева, после чего снова поступает в реактор 7. Как только форма на диске пройдет около 5/i6 оборота, с крайнего диска с помощью специального захвата 6 она подается на средний диск 2. На среднем диске форма раскрывается, свечи выталкиваются в приемные ванны специальными выталкивателями 7 и попадают в лоток 8. Отсюда свечи идут на просушивание в сушильные шкафы 22 на 2 ч для обдувания воздухом при температуре 10-15°С. Пустая форма смазывается спиртовым раствором глицерина и занимает место на дорожке крайнего диска, где снова заполняется массой. Такой путь совершают поочередно все 72 формы обоих крайних дисков. Растворы для смазывания приготовляют в чаше 18, а хранят в плотно закрывающемся бачке 19. Приготовление ведут по одной из следующих прописей: № 1-спирта этилового 96% 57,1%, глицерина 15,2% и воды 27,7%; № 2 - спирта изопропилового 56%, глицерина 16,5% и воды 27,5%
